Во индустриските и градежните цевководни системи,Компензатори за цевки(исто така познати како експанзиони зглобови или флексибилни компензатори) служат како клучни компоненти кои ги апсорбираат движењата, го ублажуваат стресот и го одржуваат интегритетот на системот под различни работни услови.
На почетокот, еве типично резиме на спецификации за компензатор за метални цевки со висок квалитет:
| Параметар | Типична вредност / опсег |
|---|---|
| Номинален дијаметар (DN) | DN 50 – DN 2400 mm |
| Номинален притисок | До 2,5 MPa (или повисока за специјални дизајни) |
| Максимална работна температура | До ~450 °C (или повеќе за егзотични легури) |
| Капацитет за движење | Аксијално, странично, аголно поместување (варира според дизајнот) |
| Материјал на мевови | Нерѓосувачки челик (или легури со висока температура) |
| Крај на врски | Заварени краеви, прирабници, навојни или жлебови по потреба |
| Дизајн живот / циклуси | Дизајниран за висок број на циклуси на замор; очекувани децении кога ќе бидат соодветно избрани |
Оваа табела со спецификации ги нагласува основните параметри на дизајнот, илустрирајќи ја професионалната строгост зад изборот на производи. Содржината што следи истражува зошто компензаторите се важни, како тие функционираат и како се избрани и новите трендови кои ја обликуваат нивната иднина.

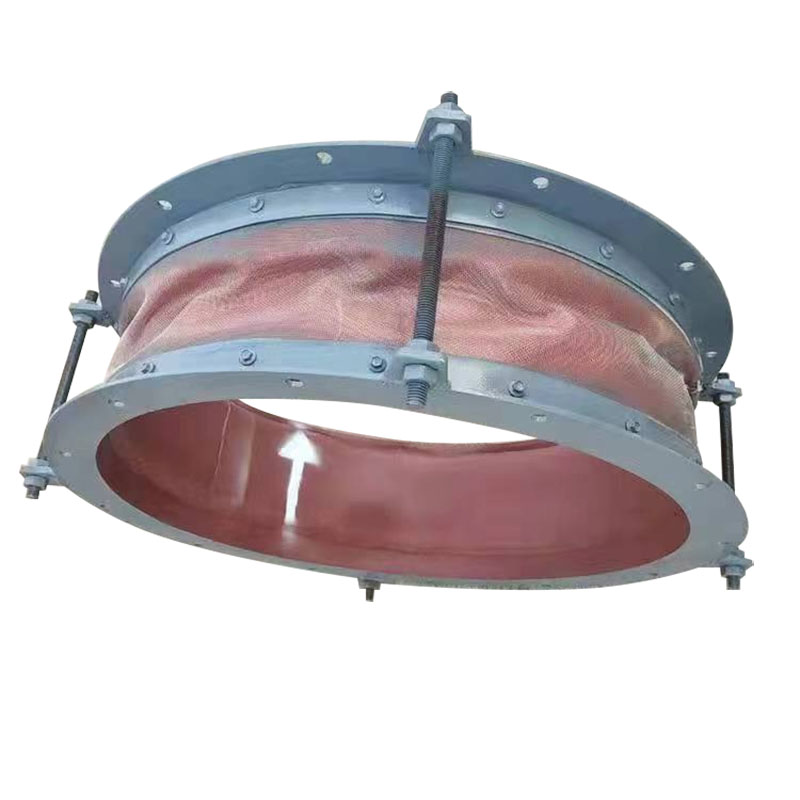

Компензаторот за цевки е флексибилен уред инсталиран во цевководен систем за да ги апсорбира механичките деформации поради термичка експанзија, контракција, вибрации, флуктуации на притисокот, неусогласеност, населување или сеизмичка активност. Во пракса, многу компензатори се изградени со еден или повеќе метални мевови (брановидни флексибилни елементи) плус конектори и хардвер за поддршка.
Впива термичка експанзија/контракција: Спречува напрегање и деформација на цевката кога температурните промени предизвикуваат проширување или контракција.
Изолација од вибрации и удари: Дејствува како елемент за амортизација, намалувајќи го преносот на вибрации или бранови на притисок од опремата (пумпи, компресори, итн.) во системот за цевки.
Компензација на порамнување: Корегира мали поместувања или неусогласености што се појавуваат при инсталацијата или поради движење на структурата.
Ублажување на стресот: Го намалува стресот на потпорите, прирабниците, вентилите и опремата со локализирање на апсорпцијата на движењето.
Сместување на таложење или сеизмичко поместување: Помага во одржување на интегритетот при поместување на темелите или сеизмичко дејство со тоа што дозволува контролирано поместување.
Така, компензаторот станува структурен „тампон“ кој ги штити крутите делови на цевководниот систем од оштетување и дефект со локализирање на флексибилноста онаму каде што е потребно.
Цевководите секогаш се соочуваат со механички стресови од температурни циклуси, флуктуации на притисокот и динамички оптоварувања. Без соодветно сместување, овие напрегања може да предизвикаат пукање со замор, протекување или катастрофален дефект. Компензаторот е инженерско решение кое ги ублажува овие напрегања и ја подобрува робусноста на системот.
Намалување на стресот и долговечност
Со апсорпција на експанзија и контракција, компензаторите спречуваат акумулација на топлински стрес во цевките, вентилите и спојниците, а со тоа го продолжуваат работниот век.
Компактност и просторна ефикасност
Во споредба со долгите јамки за проширување или свиоци, компензаторите обезбедуваат апсорпција на поместување во компактен пакет.
Пониски структурни оптоварувања
Уредот го намалува преносот на оптоварување на сидра или градежни конструкции, намалувајќи ја потребата за претерано дизајнирани потпори.
Поедноставен распоред на системот
Со локализирана флексибилна компензација, дизајнот на цевките станува поедноставен, намалувајќи ја сложеноста.
Контрола на бучава и вибрации
Ублажувањето на вибрациите и пулсирањето помага во намалувањето на нивото на бучава и ја штити чувствителната опрема.
Прилагодливост на различни услови
Добро избраниот компензатор може да се справи со повеќенасочни поместувања (аксијални, странични, аголни).
Заштеда на трошоци во текот на животниот циклус
Иако почетниот трошок е поголем од крутите приклучоци, заштедите од намаленото одржување, застојот и преработката често го оправдуваат трошокот.
Потенцијални ограничувања што треба да се земат предвид
Опсегот на компензација е конечен - преголемото движење надвор од дизајнот е штетно.
Мора да се управува со потисок, особено за аксијални типови.
Цената на дизајните со висок циклус и висока температура може значително да се зголеми.
Правилната инсталација, усогласување и поддршка се клучни за перформансите; погрешната примена доведува до ран неуспех.
Со оглед на овие компромиси, употребата на компензатор треба да се оправда со темелно термички стрес и механичка анализа. Во многу апликации - особено во електрани, петрохемиски, HVAC и индустриски инсталации - придобивките значително ги надминуваат дополнителните трошоци.
Аксијални компензатори
Ракувајте само со аксијално издолжување/компресија. Идеален за директно трчање со добро дефинирани фиксни точки.
Странични компензатори
Приспособете го страничното поместување; стапчиња за врзување често се користат за контрола на силите на движење.
Аголни компензатори
Дизајниран да се свиткува под агол околу точката на вртење.
Универзални (мулти-подолу) компензатори
Комбинирајте аксијална + странична + аголна флексибилност во една единица - корисно во сложени геометрии на цевките.
Балансиран со притисок (балансиран потисок)
Внатрешната геометрија го неутрализира притисокот, намалувајќи го оптоварувањето на конструкциите за прицврстување.
Мевовите и поврзувачките делови треба да бидат избрани од нерѓосувачки челик, легури на никел или други материјали компатибилни со течности, температура и услови на животната средина.
Во корозивни или системи со висока температура, може да се користат егзотични легури (Inconel, Hastelloy) или поставата.
Проценете го вкупното очекувано патување (аксијално, странично, аголно) во текот на температурните циклуси. Изберете дизајн кој нуди можност за маргина и висок циклус на замор.
Погрижете се номиналниот притисок и температура на компензаторот да одговараат или да ги надминат условите на системот, со безбедносни маргини.
Изберете заварени, прирабнички, жлебови или навојни краеви за да одговараат на вашиот систем. Потврдете дека има доволно простор за инсталација (вклучително и за идно движење). Овозможете пристап за проверка и одржување.
Соодветното надворешно закотвување и водење спречува несакано свиткување или свиткување на компензаторот. Можеби ќе бидат потребни ограничувања за ограничување на поместувањето или за контрола на патеките на оптоварување.
Елементот на мевот се витка (преклопува или се расплетува) како одговор на промените во должината на цевката или поместувањата на усогласувањето.
Во аксијалните движења, наборите се компресираат или се протегаат, апсорбирајќи го поместувањето.
При странично или аголно движење, мевовите се наведнуваат или вртежниот момент соодветно (во зависност од дизајнот).
Шипките за врзување или надворешните водилки може да го контролираат правецот на силата и да спречат прекумерно проширување.
За да се намали турбуленцијата на протокот и да се ограничи изложеноста на мевовите на силите на течноста, може да се користат внатрешни водилки, чаури или арматура.
Порамнување: проверете дали компензаторот е усогласен со цевките за да избегнете странично оптоварување.
Сидра и водичи: инсталирајте сидра, водилки и потпирачи според цртежите на дизајнот.
Тест на движење: Пред да го пуштите во употреба, поместете го компензаторот низ целосниот удар за да го потврдите клиренсот.
Термичко предоптоварување: Понекогаш се применува ладна предкомпресија за да се центрира компензаторот во неговиот опсег.
Поддршка: компензаторот мора да биде поддржан како дел од дизајнот на цевководот за да се избегне доделување.
Заварување/Флангирање: Користете соодветни техники за заварување и фланширање, избегнувајќи изобличување.
Редовна визуелна инспекција: барајте пукнатини, деформации или знаци на замор.
Проверки на истекување: внимавајте на протекување околу заварите или дихтунзите.
Набљудување на циклусот: Забележете го бројот на циклуси и споредете го со животниот век на дизајнот.
Следење на вибрации: Осигурете се дека нивоата на вибрации остануваат во прифатливи прагови.
Планирање за замена: Врз основа на абењето, планирајте замена пред неуспех.
Чистење: чувајте ги мевовите и околината од остатоци што може да се тријат или тријат.
Паметни / компензатори со овозможен сензор
Вградување на мерачи на напор, сензори за поместување или сензори за следење на здравјето за да се предвиди замор и предупредување за одржување.
Напредни легури и облоги
Употреба на материјали со високи перформанси (легури на никел, керамички премази) за екстремни средини (суперкритични, агресивни течности).
Компактни дизајни со повеќе оски
Новите геометрии овозможуваат поголема флексибилност кај помалите стапала за тесни инсталации.
Апликации за производство на адитиви
Употреба на 3D-печатени преодни парчиња или сложени геометриски елементи за оптимизирање на перформансите.
Интеграција со Digital Twin & Predictive Analytics
Следење на однесувањето на компензаторот при работа во живо и интегрирање во дигитални близнаци на растенијата за предвидливо одржување.
Како што пазарите притискаат кон поголема ефикасност, повисоки притисоци/температури и построги маржи, компензаторите мора да се развиваат. Системите како што се ултра-суперкритичните електрани, напредните хемиски реактори и новите енергетски апликации (на пр., водородни системи) наметнуваат попребирливи барања. Компензаторот на иднината не само што мора сигурно да се флексира, туку и да обезбеди дијагностички повратни информации и беспрекорно да се интегрира во паметните системи.
Производителите и групите за истражување и развој инвестираат многу во аналитика на животниот циклус, сензори, нови материјали и модуларизација на компензаторските системи. Побарувачката расте кај обновливите извори на енергија, ЛНГ, преносот на водород, окружните енергетски системи и напредното производство. Фокусот се префрла од чиста механичка робусност кон интелигентни, интегрирани системи.
П: Како да одредите дали да користите аксијален, страничен или аголен компензатор?
О: Пресметајте ги очекуваните поместувања во секоја насока врз основа на термичкото проширување на цевката, толеранциите на порамнување, поместувањето на потпорите или населувањето. Ако мнозинството е аксијално, може да биде доволен аксијален компензатор. Ако е присутно странично или аголно неусогласеност, земете во предвид страничен, аголен или универзален компензатор соодветно. Напредната анализа (конечен елемент, анализа на стрес) често ја води оваа одлука.
П: Што се случува ако компензаторот работи надвор од неговиот дизајниран опсег на движење?
О: Работењето надвор од границите на дизајнот може да доведе до замор на метал, свиткување, пренапрегање во мевовите или конекторите и евентуален дефект (пукање или истекување). Тој сериозно го компромитира животниот век на циклусот и може да доведе до ненадеен, катастрофален дефект. Затоа, дизајнерските безбедносни маргини и ограничувања се критични.
Компензаторите на цевките се од суштинско значење за еластичните, ефикасни цевководни системи, кои нудат олеснување на стресот, амортизација на вибрациите и корекција на порамнувањето. Правилната комбинација на материјали, капацитети за движење и системска интеграција е критична за долгорочни перформанси. Со порастот на паметните системи и побарувачката за поголема оперативна ефикасност, компензаторот се развива - не само како пасивна механичка компонента, туку како интелигентно, надгледувано средство во современите цевководни мрежи.
