Како клучна компонента за ублажување на термичката експанзија и контракција и поместување на вибрациите на цевките,компензатори на цевкисе поделени во категории засновани врз принципи на компензација и сценарија за примена. Различни видови на дизајни се дизајнирани околу „намалување на стресот на цевките“ за да формираат систем на производи што е погоден за различни услови за работа.
Аксијалните компензатори се најосновната категорија. Тие го апсорбираат аксијалното поместување на цевките преку аксијалното проширување и контракција на bellвони. Тие имаат компактна структура и се погодни за директни цевки. Износот на компензацијата на единечна единица може да достигне 50-300мм, а нивото на притисок опфаќа 0,6-4,0мпа. Тие често се користат во системите за вода за греење и климатизација. Кога се инсталираат, тие треба да се совпаѓаат со заградите за водичи за да се контролира радијалното отстапување.
Попречните компензатори постигнуваат компензација на поместување преку попречно свиткување на bellвони, што е погодно за цевки со странични отстапувања (како што се свиоци). Таа усвојува структура на шарка или универзална прстен, која може да апсорбира странични поместувања од 100-500мм, има силна способност за антиинстабилност, е широко користена во нафтените цевки со долги растојанија и може ефикасно да се справи со отстапувањата на цевките предизвикани од порамнувањето на фондацијата.
Аголните компензатори се составени од единечен или повеќекратен меч. Тие го компензираат поместувањето на аголот на цевката преку аголно поместување. Тие често се користат во распоред на цевки во форма и z. Аголот на компензација може да достигне ± 15 °. Кога се користи со фиксна заграда, може да ја намали концентрацијата на стресот на свиокот на цевката. Особено е вообичаено кај процесните цевки на хемиските растенија.
Компензаторите на ракав се состојат од основна цевка и надворешна обвивка. Тие апсорбираат поместување преку аксијално лизгање. Износот на компензацијата може да достигне повеќе од 1000мм и е погоден за цевки со голем дијаметар (DN500-DN3000). Сепак, филер за запечатување треба редовно да се одржува. Најмногу се користи во цевките за вода со добар квалитет на водата и широко се користи во општинските цевки.

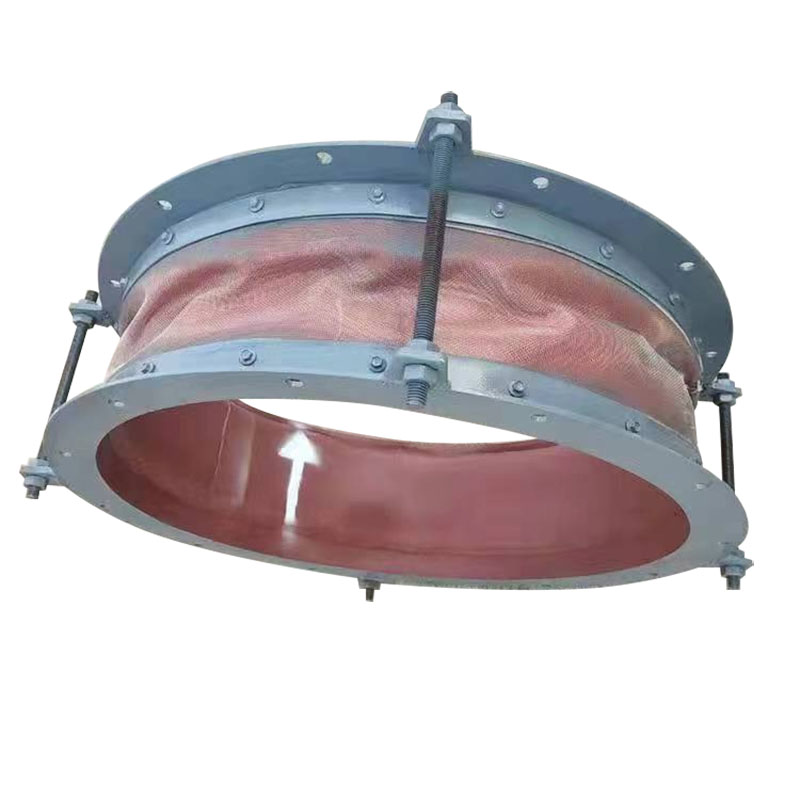

Неметалните компензатори се изработени од флексибилни материјали како што се ткаенини и гума. Тие имаат широк опсег на отпорност на температура (-196 ℃ до 1200 ℃), можат да апсорбираат мулти-димензионално поместување и да имаат добри перформанси за намалување на шок и бучава. Тие се погодни за сцени со силна корозија и високи вибрации, како што се грицки на електрани и цевки од хемиски издувни гасови, но капацитетот на лежиштето на притисок е мал (обично .60,6mpa).
Изборот на разни видови компензатори треба да биде сеопфатно оценет во комбинација со цевки медиуми, притисок, температура и поместување. Аксијалниот тип е погоден за мало поместување директноцевки,Попречните и аголните типови се погодни за сложени распоред на цевки, типот на ракавот е погоден за големи сценарија за поместување, а неметалниот тип се фокусира на отпорност на корозија и апсорпција на шок. Разумната селекција може да ја намали стапката на неуспех на системот за цевки и да го продолжи услужниот век на опремата, што е важен дел од дизајнот на инженерството на цевки.
